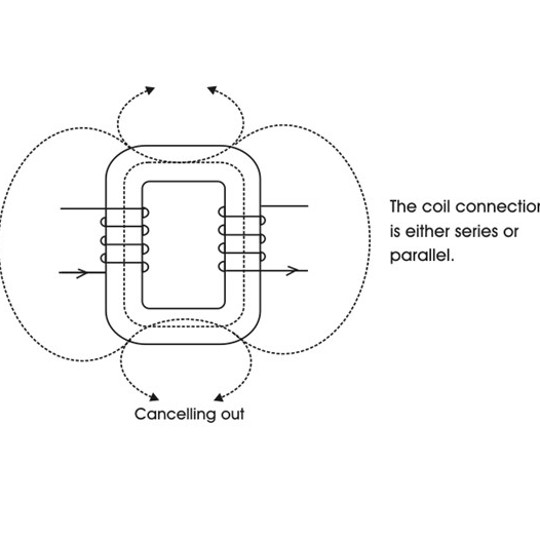

R- 코어 변압기의 특별한 특성은 코일의 균형 있고 대칭적인 권선에 의해 서로의 자속을 서로 상쇄하는 두 코일의 능력입니다. 이 권선 방법으로 누설 자속을 최소량으로 유지할 수 있습니다. 요점은 두 코일의 정확한 균형입니다.
R 코어 변압기는 자기 경로에 절대적으로 틈이 없습니다. 한편, EI 형은 6 개소에 자기 갭을 가지며, CI 또는 컷 코어 형은 2 내지 4 개의 자기 갭을 갖는다. 많은 누설 자속이 이러한 자기 갭에서 빠져 나옵니다.
R 코어 변압기는 ZH 방향성 실리콘 강재의 우수한 소재 특성을 최대한 활용합니다. 그 결과, 코어의 자기 저항은 매우 낮고, 자기 경로의 단면은 균일하다. R 코어 변압기의 기존 전류는 EI 타입보다 낮아서 누설 자속이 최소화되고 R 코어 변압기의 전체 자속 중 더 높은 비율이 훨씬 효과적으로 사용됩니다.
